mata kuliah system dan Basis data cad oleh bapak hengki Rahmanto ST,.M.Eng
Universitas Islam 45 Bekasi
langkah awal seperti biasa
– Start – Mechanical design – part design – isi nama file sesuai anda
– klik Xz Plane – Skecth – hexagon dengan R15
– klik yz plane – skecth – double clik LINE- bentuk huruf L dengan panjang 60 dan 120 dengan R30 (lihat gambar )
– exit workbench

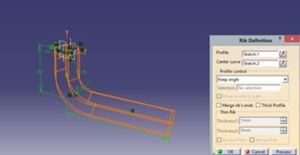

– klik Rib, tentukan profil pada skech 1 (poligon), sedangkan center curve pada skech 2 (line)
-klik oke
– jadi kunci L
– jangan lupa save
semoga bermanfaat.
marilah kita berdiskusi dan mengkajinya bersama
