halo rekan-rekan pegiat Renewable Energy yang luar biasa.

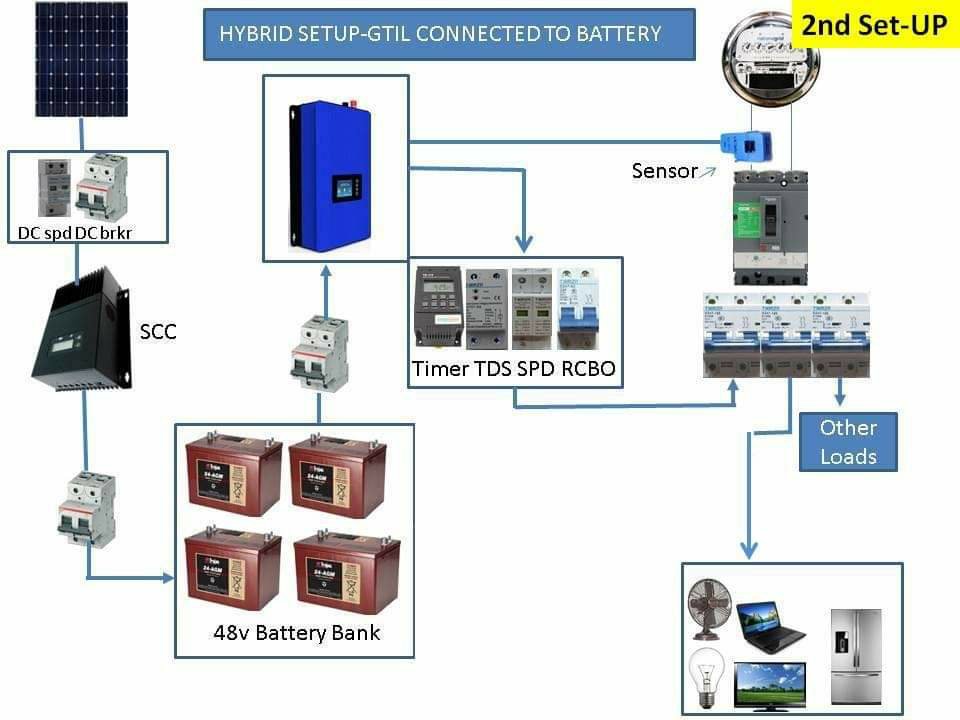

kali ini kita akan membuat skema hybrid dari gambar dibawah ini, sehingga ongrid system kita bisa digunakan 24jam. tentu menarik digunakan ya kan.

jika anda bingung antara ongrid vs offgrid bisa baca disini juga

bahan-bahan yang diperlukan

1. panel surya minim 1000wp
2. proteksi DC Mcb & Arester
3. Solar Controler mppt 40A
4. Mcb DC
5. Battery 200Ah x 4

6. MCb Dc
7. Sun GTiL 1kw
8. Safety AC timer, SPD, VPD, MCB, RCBO
9. load system

cara kerja hampir sama dengan yang pernah kita bahas ongrid system hidup 24jam baca disini
rancangan gti with limiter sederhana bisa baca disini

Ketika matahari bersinar, panel akan menghasilkan tegangan DC, dan grid tie inverter akan mengubah tegangan DC menjadi tegangan AC lalu  keluar sinkron untuk grid dirumah. Ketika daya total electric yang digunakan rumah lebih besar dari daya keluaran yang diproduksi inverter, maka akan mengambil sebagian dayanya dari Grid PLN untuk menutupi kekurangan daya yang diproduksi inverter.

Rancangan gti ongrid rasa hybrid bisa baca disini

  • Grid Tie Inverter dengan Limiter hanya memberikan daya yang di butuhkan oleh beban dan mencegah memberikan kelebihan daya Oleh karena itu menghindari kelebihan daya di akan kembali ke Grid.
  • Grid Tie Inverter dengan Limiter adalah Limiter Modul (LM). LM terus mencicipi daya yang dibutuhkan oleh beban melalui sensor arus terhubung setelah Utama Circuit Breaker. LM kemudian akan memproses sinyal. Ini kemudian mengirimkan sinyal untuk Grid Tie Inverter berapa banyak daya untuk diberikan kepada beban secara real time.
  • setelah menginstal dan menghubungkan GTIL dengan benar, tidak perlu melakukan apa pun dan unit akan  bekerja secara otomatis.

    SPESIFIKASI GTIL

Spesifikasi Inverter:
Input Data
Rentang Tegangan Input 22-60vdc/45-90vdc
Max input tegangan DC 60 V/90 V
Daya puncak pelacakan tegangan 25-60 V/50-90 V
Output Data
Max output power 1000 W
Tegangan Nominal 110vac/230vac
Nominal Rentang Tegangan 95-140 v/185-265 v
Rentang frekuensi 47.5-51.5 untuk 50 hz, 59.3-60.5 untuk 60 hz
Power Factor > 0.95
Output Gelombang Gelombang sinus murni
Karakteristik Data
Efisiensi MPPT 99%
Lebih dari perlindungan saat ini Ya
Lebih dari perlindungan suhu Ya
Perlindungan polaritas terbalik Ya
Anti-islanding Ya
Stackable Hanya untuk output AC
Rentang suhu operasi -200C ~ + 500C
Inverter di dalam suhu -200C ~ + 850C
Saat ini THD <5%
Tegangan THD <5%
Standar UL1741, IEEE1547,VDE4105
Pendingin Penggemar
Puncak Inverter Efisiensi > 92%
Garansi 2 tahun




————————————————————————-

Desamu berpotensi berpenghasilan 100juta rupiah dari panel surya begini caranya baca disini

Ingin memulai listrik tenaga surya 100Owatt dengan modal 5jutaan untuk menghemat biaya bulanan PLN bisa baca disini artikelnya.

Membuat system hidroponik  tenaga surya dengan penghasilan jutaan perbulan bisa baca disini

Membuat alat perangkap hama dengan tenaga surya bisa baca disini

Ingin memulai listrik tenaga surya, bingung apa yang perlu disiapkan, dana dan perlengkapnya bisa baca disini

ingin punya Peralatan solar panel bergaransi up to 15tahun https://www.bukalapak.com/u/temonsujadi

Sekian pembahasan kali ini, kita akan bahas hal-hal menarik lainnya mengenai renewable energy
semoga bermanfaat semoga sehat selalu.
