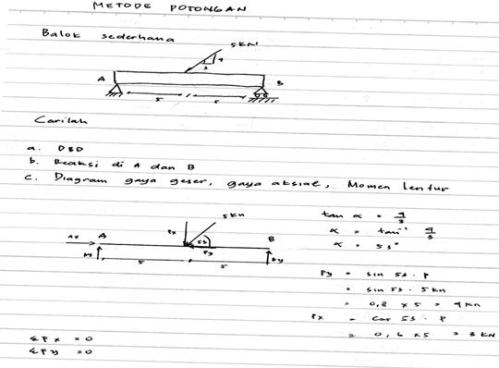

Metode potongan, contoh soal pengaplikasian gaya geser, gaya aksial dan momen lentur
Mata kuliah mekanika kekuatan material with bapak Imam Basyori ST.MT
Metode potongan
11 Desember 2012
Bahan kuliah, mekanika kekuatan material contoh soal gaya geser, momen lentur, soal gaya aksial, soal gaya geser, soal momen lentur, unisma 45 bekasi, unisma bekasi 1 Komentar
Gaya aksial, geser dan momen lentur
1 Desember 2012
Bahan kuliah, mekanika kekuatan material E.P. POPOV, gaya aksial, gaya geser, mechanics of material, mekanika kekuatan material, momen lentur, unisma 45, unisma bekasi 3 Komentar
Mata kuliah mekanika kekuatan material with bapak Imam Basyori ST.MT

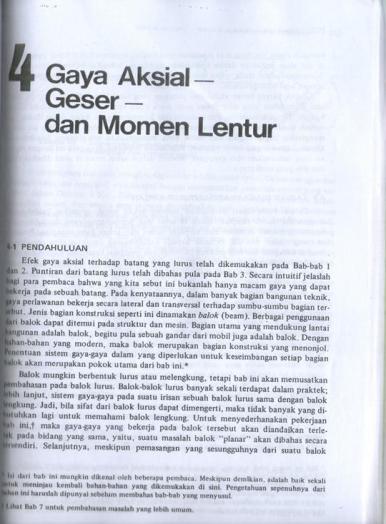

scan from book mechanics of material > E.P. POPOV page 100 -120
download selengkapnya DISINI
semoga Bermanfaat.
PUNTIRAN
23 Oktober 2012
Bahan kuliah, mekanika kekuatan material MKM, pipa, puntiran, regangan, silinder pejal, unisma 45 bekasi, unisma bekasi 4 Komentar
Mata kuliah mekanika kekuatan material with bapak Imam Basyori ST.MT
Bila sebatang material mendapat beban puntiran, maka serat-serat antara suatu penampang lintang dengan penampang lintang yang lain akan mengalami pergeseran, seperti ditunjukkan pada Gambar 3.1(a).
Pada Gambar 3.1(a) ditunjukkan bahwa titik A bergeser ke B sehingga membentuk sudut g. Sedangkan pada Gambar 3.1(b) pergeseran tersebut akan mengakibatkan rotasi serat pada penampang lintangnya sebesar q. Sehingga pada serat terluar, regangan geser yang terjadi adalah g , yang besarnya
Mekanika Kekuatan Material : Puntiran
14 Oktober 2012
Bahan kuliah, mekanika kekuatan material kekuatan material, MKM, puntiran, tegangan geser, tegangan tarik, unisma 45 bekasi, unisma bekasi 3 Komentar
Mata kuliah mekanika kekuatan material with bapak Imam Basyori ST.MT
1. Pengertian Puntiran
Puntiran adalah suatu perlakuan yang terhadap material yang diberikan torsi yang tegak lurus terhadap diameter material terssebut pada kedua ujungnya secara berlawanan.
2. Diagram Tegangan Regangan
Kekuatan bahan bukanlah kriteria satu-satunya yang harus diperhitungkan dalam perencanaan struktur. Kekakuan bahan selalu sama pentingnya. Dengan
derajat lebih kecil, sifat seperti kekerasan, ketangguhan, dan keliatan menetapkan pemilihan bahan sifat ini ditetapkan dengan membuat pengujian bahan dan membandingkan hasilnya dengan standar yang telah ada.
Kekuatan bahan bukanlah kriteria satu-satunya yang harus diperhitungkan dalam perencanaan struktur. Kekakuan bahan selalu sama pentingnya. Dengan
derajat lebih kecil, sifat seperti kekerasan, ketangguhan, dan keliatan menetapkan pemilihan bahan sifat ini ditetapkan dengan membuat pengujian bahan dan membandingkan hasilnya dengan standar yang telah ada.
Gaya luar (eksternal) yang diberikan pada suatu benda harus diimbangi oleh gaya penentang yang ada di dalam bahan. Bahan yang mempunyai gaya internal tadi dikatakan berada dalam keadaan tegang. Untuk lebih mengerti hakekat gaya internal ini, marilah kita perhatikan apa yang terjadi bila suatu benda diberi beban. Mula-mula harus ditegaskan bahwa dalam praktek, semua beban bekerja sedikit demi sedikit. Proses pembebanan ini dapat diselesaikan dalam selang waktu yang sangat singkat, namun tak akan pernah sesaat.
Regangan, Hukum Hook, Poisson Ratio dan Safety Faktor
10 Oktober 2012
Bahan kuliah, mekanika kekuatan material fatek unisma bekasi, hukum hook, poisson ratio, safety faktor, tegangan, tujuan uji tarik, unisma, unisma 45 bekasi, unisma bekasi 4 Komentar
Mata mekanika kekuatan material with bapak Imam Basyori ST.MT
Gambar 1: Gambaran singkat uji tarik dan datanya
Biasanya yang menjadi fokus perhatian adalah kemampuan maksimum bahan tersebut dalam menahan beban. Kemampuan ini umumnya disebut “Ultimate Tensile Strength” disingkat dengan UTS, dalam bahasa Indonesia disebut tegangan tarik maksimum.
Hukum Hooke (Hooke’s Law)
Untuk hampir semua logam, pada tahap sangat awal dari uji tarik, hubungan antara beban atau gaya yang diberikan berbanding lurus dengan perubahan panjang bahan tersebut. Ini disebut daerah linier atau linear zone. Di daerah ini, kurva pertambahan panjang vs beban mengikuti aturan Hooke sebagai berikut:
rasio tegangan (stress) dan regangan (strain) adalah konstan
Tujuan uji tarik :
1.Mengetahui titik luluh
2.Mengetahui titik tarik maksimum
3.Mengetahui titik putus
4.Mengetahui karakter bahan (ulet, getas)
mekanika kekuatan material ; tegangan dan regangan
29 September 2012
Bahan kuliah, mekanika kekuatan material fatek unisma, kekuatan tegangan, modulus elastisitas, rengangan, rumus tegangan, tegangan, tegangan geser, tegangan normal, unisma 45, unisma bekasi 2 Komentar
Mata mekanika kekuatan material with bapak Imam Basyori ST.MT
TEGANGANDefinisi tegangan: gaya yang bekerja pada suatu bidang dibagi dengan luas bidang tersebut
—> Tegangan = Gaya / Luas
tegangan pada umumnya dibagi 2 yaitu:
– Tegangan Normal, dan
– Tegangan Geser.
Tegangan Normal
Intensitas gaya per satuan luas. gaya yang bekerja adalah yang tegak lurus pada bidang
Misal kita ambil permukaan di bidang xy, maka gaya yang bekerja mengarah ke arah sumbu z. Dan besarnya bisa dicari dengan rumus
σz = Fz / Axy
