Materi kuliah Otomasi Industri with Bapak Gery Setiadi ST,.MT

hirarki

EPFL / ABB Research Center, Baden, Switzerland  Menggambarkan hirarki otomasi sebagai berikut :

control-system-hierarchy

Hirarki sistem otomasi industri terdiri dari 5 level.

1. Level 0 ( Actual Process Production )
2. Level 1 ( Control )
3. Level 2 ( Supervisory )

4. Level 3 ( Enterprise )
5. Level 4 ( Administration )

  • Administration meliputi Keuangan, HRD, dokumentasi, perencanaan jangka panjang
  • Enterprise meliputi menetapkan target produksi, ERP (Enterprise Resource Planning), koordinasi site yang berbeda, pengelolaan order.
  • Manufacturing mengelola eksekusi, sumberdaya, aliran kerja, supervisi mutu, jadwal produksi, pemeliharaan

  • Supervision meliputi supervisi produksi dan lapangan, optimasi, eksekusi operation, visualisasi plant, penyimpanan data proses, log operasi, history (open loop)
  • Group (Area) , mengendalikan bagian pabrik yang terdefinisi jelas ( a well-defined part of the plant) – merupakan sistem yang closed loop, kecuali untuk intervensi oleh operator  / except for intervention of an operator)
    • Coordinate individual subgroups
    • Adjust set-points and parameters
    • Command several units as a whole
  • Unit (Cell) mengendalikan l (regulation, monitoring and protection) bagian dari suatu group – merupakan sistem closed loop kecuali untuk maintenance
    • Measure: Sampling, scaling, processing, calibration.
    • Control: regulation, set-points dan parameter 2
    • Command: sequencing, protection & interlocking
  • Field meliputi data acquisition (Sensors & Actors*), data transmission tidak memproses kecuali koreksi pengukuran ( measurement correction) dan built-in protection

Dari gambaran diatas, level 1 dan 2 adalah area otomasi yang syarat piranti keras otomasi, makin kebawah peran operator/manusia makin kecil.

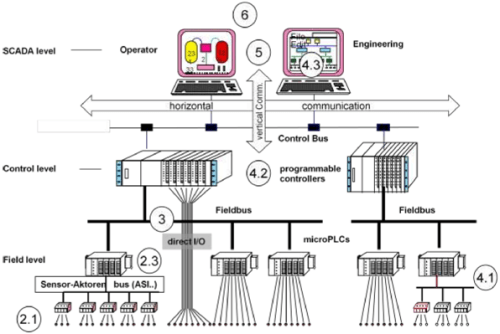

automatic network view

Referensi dapat Didownload :

1.Heararki Otomasi Industri
2.system Otomasi industri
3.Konsep Otomasi Industri



Semoga bermanfaat.
