CARA KERJA MOTOR LISTRIK

Pengertian dan Cara Kerja Motor Listrik

Motor listrik adalah alat untuk mengubah energi listrik menjadi energi mekanik. Alat yang berfungsi sebaliknya, mengubah energi mekanik menjadi energi listrik disebut generator atau dinamo. Motor listrik dapat ditemukan pada peralatan rumah tangga seperti kipas angin, mesin cuci, pompa air dan penyedot debu.

Pada motor listrik tenaga listrik diubah menjadi tenaga mekanik. Perubahan ini dilakukan dengan mengubah tenaga listrik menjadi magnet yang disebut sebagai elektro magnit. Sebagaimana kita ketahui bahwa : kutub-kutub dari magnet yang senama akan tolak-menolak dan kutub-kutub tidak senama, tarik-menarik. Maka kita dapat memperoleh gerakan jika kita menempatkan sebuah magnet pada sebuah poros yang dapat berputar, dan magnet yang lain pada suatu kedudukan yang tetap.

Motor listrik merupakan sebuah perangkat elektromagnetis yang mengubah energi listrik menjadi energi mekanik. Energi mekanik ini digunakan untuk, misalnya, memutar impeller pompa, fan atau blower, menggerakan kompresor, mengangkat bahan, dll. Motor listrik digunakan juga di rumah (mixer, bor listrik, fan angin) dan di industri. Motor listrik kadangkala disebut “kuda kerjaânya industri sebab diperkirakan bahwa motor-motor menggunakan sekitar 70% beban listrik total di industri.

Bagaimana Sebuah Motor Bekerja ?

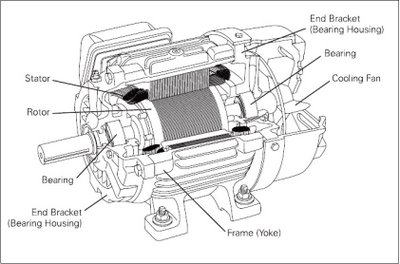

Mekanisme kerja untuk seluruh jenis motor secara umum sama (Gambar 1): Arus listrik dalam medan magnet akan memberikan gaya Jika kawat yang membawa arus dibengkokkan menjadi sebuah lingkaran/loop, maka kedua sisi loop, yaitu pada sudut kanan medan magnet, akan mendapatkan gaya pada arah yang berlawanan. Pasangan gaya menghasilkan tenaga putar/ torque untuk memutar kumparan. Motor-motor memiliki beberapa loop pada dinamonya untuk memberikan tenaga putaran yang lebih seragam dan medan magnetnya dihasilkan oleh susunan elektromagnetik yang disebut kumparan medan. Dalam memahami sebuah motor, penting untuk mengerti apa yang dimaksud dengan beban motor. Beban mengacu kepada keluaran tenaga putar/ torque sesuai dengan kecepatan yang diperlukan. Beban umumnya dapat dikategorikan kedalam tiga kelompok (BEE India, 2004): Beban torque konstan adalah beban dimana permintaan keluaran energinya bervariasi dengan kecepatan operasinya namun torque nya tidak bervariasi. Contoh beban dengan torque konstan adalah conveyors, rotary kilns, dan pompa displacement konstan. Beban dengan variabel torque adalah beban dengan torque yang bervariasi dengan kecepatan operasi. Contoh beban dengan variabel torque adalah pompa sentrifugal dan fan (torque bervariasi sebagai kwadrat kecepatan).

Motor listrik yang umum digunakan di dunia Industri adalah motor listrik asinkron, dengan dua standar global yakni IEC dan NEMA. Motor asinkron IEC berbasis metrik (milimeter), sedangkan motor listrik NEMA berbasis imperial (inch), dalam aplikasi ada satuan daya dalam horsepower (hp) maupun kiloWatt (kW).

Motor listrik IEC dibagi menjadi beberapa kelas sesuai dengan efisiensi yang dimilikinya, sebagai standar di EU, pembagian kelas ini menjadi EFF1, EFF2 dan EFF3. EFF1 adalah motor listrik yang paling efisien, paling sedikit memboroskan tenaga, sedangkan EFF3 sudah tidak boleh dipergunakan dalam lingkungan EU, sebab memboroskan bahan bakar di pembangkit listrik dan secara otomatis akan menimbulkan buangan karbon yang terbanyak, sehingga lebih mencemari lingkungan.

Standar IEC yang berlaku adalah IEC 34-1, ini adalah sebuah standar yang mengatur rotating equipment bertenaga listrik. Ada banyak pabrik elektrik motor, tetapi hanya sebagian saja yang benar-benar mengikuti arahan IEC 34-1 dan juga mengikuti arahan level efisiensi dari EU.

Banyak produsen elektrik motor yang tidak mengikuti standar IEC dan EU supaya produknya menjadi murah dan lebih banyak terjual, banyak negara berkembang manjdi pasar untuk produk ini, yang dalam jangka panjang memboroskan keuangan pemakai, sebab tagihan listrik yang semakin tinggi setiap tahunnya.

Lembaga yang mengatur dan menjamin level efisiensi ini adalah CEMEP, sebuah konsorsium di Eropa yang didirikan oleh pabrik-pabrik elektrik motor yang ternama, dengan tujuan untuk menyelamatkan lingkungan dengan mengurangi pencemaran karbon secara global, karena banyak daya diboroskan dalam pemakaian beban listrik.

Sebagai contoh, dalam sebuah industri rata-rata konsumsi listrik untuk motor listrik adalah sekitar 65-70% dari total biaya listrik, jadi memakai elektrik motor yang efisien akan mengurangi biaya overhead produksi, sehingga menaikkan daya saing produk, apalagi dengan kenaikan tarif listrik setiap tahun, maka pemakaian motor listrik EFF1 sudah waktunya menjadi keharusan.

CARA KERJA GENERATOR LISTRIK
Ø Teori Dasar Generator Listrik

Generator AC berfungsi utnuk merubah tenaga mekanis menjadi tenaga listrik arus bolak-balik. Generator ini sering disebut juga seabagai alternator, generator AC (alternating current), atau generator sinkron. Dikatakan generator sinkron karena jumlah putaran rotornya sama dengan jumlah putaran medan magnet pada stator. Kecepatan sinkron ini dihasilkan dari kecepatan putar rotor dengan kutub-kutub magnet yangberputar dengan kecepatan yang sama dengan medan putar pada stator. Mesin ini tidak dapat dijalankan sendiri karena kutub-kutub rotor tidak dapat tiba-tiba mengikuti kecepatan medan putar pada waktu sakelar terhubung dengan jala-jala.
Generator arus bolak-balik dibagi menjadi dua jenis, yaitu:
a. Generator arus bolak-balik 1 fasa
b. Generator arus bolak-balik 3 fasa
2. Konstruksi Generator Arus Bolak-balik
Konstruksi generator arus bolak-balik ini terdiri dari dua bagian utama, yaitu : (1) stator, yakni bagian diam yang mengeluarkan tegangan bolakbalik, dan (2) rotor, yakni bagian bergerak yang menghasilkan medan magnit yang menginduksikan ke stator. Stator terdiri dari badan generator yang terbuat dari baja yang berfungsi melindungi bagian dalam generator, kotak
terminal dan name plate pada generator. Inti Stator yang terbuat dari bahan ferromagnetik yang berlapis-lapis dan terdapat alur-alur tempat meletakkan lilitan stator. Lilitan stator yang merupakan tempat untuk menghasilkan tegangan. Sedangkan, rotor berbentuk kutub sepatu (salient) atau kutub dengan celah udara sama rata (rotor silinder)

3. Prinsip Kerja Generator Arus Bolak-balik
Prinsip dasar generator arus bolak-balik menggunakan hukum Faraday yang menyatakan jika sebatang penghantar berada pada medan magnet yang berubah-ubah, maka pada penghantar tersebut akan terbentuk gaya gerak listrik.

Prinsip kerja generator arus bolak-balik tiga fasa (alternator) pada dasarnya sama dengan generator arus bolak-balik satu fasa, akan tetapi pada generator tiga fasa memiliki tiga lilitan yang sama dan tiga tegangan outputnya berbeda fasa 1200 pada masing-masing fasa

Besar tegangan generator bergantung pada :
1. Kecepatan putaran (N)
2. Jumlah kawat pada kumparan yang memotong fluk (Z)
3. Banyaknya fluk magnet yang dibangkitkan oleh medan magnet (f)
4. Jumlah Kutub
Jumlah kutub generator arus bolak-balik tergantung dari kecepatan rotor dan frekuensi dari ggl yang dibangkitkan. Hubungan tersebut dapat ditentukan dengan persamaan :

F= pn/120
dimana : f = frekuensi tegangan (Hz)
p = jumlah kutub pada rotor
n = kecepatan rotor (rpm)
