Langkah Merakit battery lithium 18650 menjadi Battery PowerWalls.

hello rekan-rekan pegiat Renewable Energy yang luar biasa.

Bagi yg mengikuti grup DIY Powerwall, grup orang-orang bule DIyer mania. Banyak sekali diposting battery lithium 18650 yg sudah dirakit untuk dijadikan source energi untuk kebutuhan rumah tangga, mantap bukan. Sebenarnya anggota grup disini juga banyak pemakai battery 18650, sayang karena butuh ketelatenan dalam merakit serta isu safety maka belum begitu banyak yg pakai untuk didaerah kita . Seperti paklek Wilmar yg sudah membuat PowerWalls untuk mensuplai kebutuhan elektronik rumahnya, so apakah anda sudah pakai???

Setelah kemaren kita membahas tentang definisi serta kelebihan dan kekurangan battery 18650, kurang afdol sekiranya kita tidak mencoba merakit menjadi Waterfall battery untuk mensuplai kebutuhan solar home kita. Battery 18650 dengan harga bekas sekitar 5rb – 10rb memiliki magnet tersendiri untuk dirakit menjadi WaterFalls battery, selain ringan dan ringkas, power battery ini pun cukup baik.

Bagi yg ketinggalan membaca tentang battery 18650 bisa klik ini ; baca disini kita jelaskan detail battery lithium 18650

bagaimana kiat-kiat merakit battery lithium, apa aja yang harus diperlukan, apa yang perlu ditekankan.?

mari kita ulas bersama disini..

——————————-++++++++++++++————–

Baterai ion litium umumnya dijumpai pada barang-barang elektronik konsumen. Baterai ini merupakan jenis baterai isi ulang yang paling populer untuk peralatan elektronik portabel, karena memiliki salah satu kepadatan energi terbaik, tanpa efek memori, dan mengalami kehilangan isiyang lambat saat tidak digunakan. Selain digunakan pada peralatan elektronik konsumen, LIB juga sering digunakan oleh industri militer, kendaraan listrik, dan dirgantara dan banyak lgi yg lainnya.

Peralatan dan bahan yang dibutuhkan :

1. Lithium 18650 cells2. Pure Nickel Strip atau diganti kawat email tembaga
2. Spot Welder (kalau ada lebih baik)
3. Digital Volt Meter
4. Solder
5. Gunting
6. BMS
7. Kabel
8. Sarung Tangan & Kacamata pelindung

Tips-tips dalam perakitan ini akan membantu mempercepat dalam merakit battery lithium 18650

A. Jika memakai Battery baru.

1. Jika menggunakan baterai baru pastikan menggunakan kualitas yang bagus dan berkelas, jangan menggunakan cell kelas rendah seperti ULTRAFIRE, Trusfire, Surefire, Trusfire, silvergreen, evergreen, gogreen dan brand imitasi lainnya. Gunakanlah battery dengan brand berkualitas seperti LG, samsung, panasonic, dan beberapa cell battery yang berkelas.

2. Warna baterai lithium memiliki jenis peruntukan yang berbeda beda. Misal Ungu untuk hi-drain, Pink untuk stabilitas arus kontinyu dalam rate 1C, Biru untuk power bank dan laptop kelas arus sedang, Kuning untuk arus kecil seperti lampu, dll. Jadi jangan asal pilih baterai apalagi susunan warna-warni macam pelangi ini jika memakai battery baru.

3. Pahami ini tentukan berapa voltase yg ingin kamu buat serta kapasitas battery. Susunan seri baterai lithium 18650 akan membentuk membentuk voltase:
   3 seri = 12V
   4 Seri = 14V
   7 Seri = 24V
   10 Seri = 36V
   13 Seri = 48V
   16 Seri = 60V
   20 Seri = 72V
   Sedangkan besarnya kapasitas Ah yaitu tergantung jumlah pararelnya:
   1 pararel = 2,2Ah – 2,9Ah
   2 pararel = 4,2Ah – 5,8Ah
   3 pararel = 6,6Ah – 8,7Ah
   4 pararel = 8,8Ah – 11,6Ah
   5 pararel = 11Ah – 14,5Ah
   6 pararel = 13,2Ah – 17,4Ah
   7 pararel = 15,4Ah – 20,3Ah
   dan seterusnya

B. Jika memakai Battery Bekas

1. Jika menggunakan baterai bekas laptop/ power bank, pastikan kualitas masih bagus, cek voltase dan Ah nya

• Lakukan reset baterai pada ujung baterai cell 18650
• Lakukan single charging pada baterai
• Diamkan selama 3 hari hari
• Ukur berapa nilai penurunan Volt nya,
• Jika volt dibawah 3,7V maka cell tersebut tidak layak pakai
• Pilihlah cell yang layak pakai untuk dirakit

Jika tidak mau melakukan langkah nomer 2 diatas karena kelamaan. ada tips dari paklek Wilmar wilmar sebagai berikut yg bisa kita contoh

Langkah Bagaimana menyortir Li Ion 18650 bekas dgn cepat. ?

Hal yg aneh kalau 1000 baterai anda harus mengukur kapasitas 1/1 sampai 1000 baterai terukur semuanya, 1 baterai saja kalau dilakukan 2 kali pengukuran diwaktu berbeda, bisa menghasilkan jumlah kapasitas berbeda, Setelah melakukan pengukuran 50-100 baterai, saya kira cukup untuk mendapat tabel kapasitas dan penurunan tegangan dari waktu ke waktu. Kalau dipaksa 1000 baterai, maka anda akan menemukan kesamaan pada tabel dan itu membosankan. Jadi untuk kapasitas baterai lainnya tdk perlu berjam-jam melakukan pengukuran. 3-5 menit discharge dan melihat penurunan tegangan, bisa diperkirakan kapasitas akhirnya. Tidak perlu 100% presisi pengukuran, paling tidak angkanya tdk keluar dari range 90-95% ketepatan kapasitas.

1. Warna seperti pelangi ya biarkan saja, toh namanya Re-use Battery bekas. Hitung-hitung memaximalkan penggunaan Battery (recycle-use) sampeyan sudah masuk dalam orang yg peduli lingkungan. Setelah sortir, charger dan pengelompokan good battery selesai tahapan selanjutnya adalah

TAHAPAN PROSES PERAKITAN HINGGA PEMAKAIAN

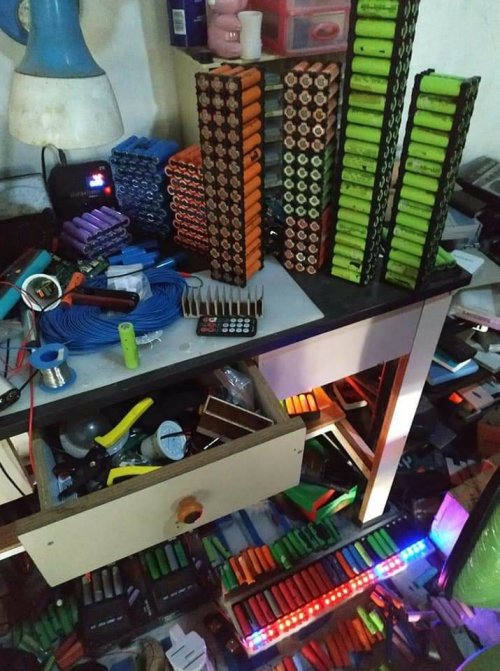

1. Tempatkan baterai ke dalam holder battery yg banyak dijual dipasaran atau isolasi saja lebih mudah,, Pahami juga bahwa penempatannya sesuai dengan berapa voltase akhir dan jumlah AH yg akan kita buat – pahami skema susuan seri paralel diatas biar enak saat soldering nanti
2. Lakukan soldering atas susunan seri /paralel antar cell baterai 18650 dari battery yg telah tersusun diatas, jika pake spot welding lebih rapi dan cantik. Untuk soldering bisa menyatukan tiap cell battery dengan bantuan busbar nickel strip/kawat email tembaga ini bisa mempermudah koneksi semua battery
3. Lakukan Soldering kabel-kabel dari BMS ke tiap cell Battery dengan baik
4. Pembuatan port charge dan discharge, disarankan pakai kabel ukuran sedikit lebih besar untuk pemaksimalan arus yg nanti kita bebankan.
5. Lakukan charging by PV- Solar Controler atau charger khusus untuk battery lithium
6. Chek dan Ricek battery adakah bagian cell battery yg mengalami undercharge/overcharge, pastikan BMS bekerja dengan baik
7. Kemas battery PowerWalls mu dalam box biar eye catching, indah dan rapi
8. Setelah semua dilakukan, Battery PowerWalls lithium mu siap digunakan, jangan lupa siapkan secangkir kopi untuk kepuasan tersendiri berhasil dalam step ini.

Sampeyan panten ngeten josss😎
Salam luarr biasaa

Colek pengguna battery lithium waterfall Lek Sigit Roe Khann Too Af Afroni Deky Prasetyo George Frans FaqihPaki Muhammad Fudin Safudin Nur Harjanto Kriswanto Bin Warto Diharjo

Colek yg kemungkinan akan memakai battery lithium Djoe Amura Mdjms. Slamet Sutrisna. Bima’mbe Mbe. Suyitno Ledeng Eh Akrie Andhika Chandra Wijaya Ali Mahmudi. Kelvin Arkan Anas Basori Alwi Murtadho Alby Athaya Putra Pratama Ade Yuswantoro Pri Aza Eko Setiaji Elkahfi Luthor Fie Fahrur Demak. Maz Gorro Chandra Hermawan Widibae Jokothole Onoy Pulsar Kenthirs Hermawan Riyadi Lutfi Chaerul Anis BA Murtadho Niko Sutan Rajo Mudo Mera Tania Daniatun Miftah Cfc Rio Vian Rizky Lukman Tam Yuliastono Indrawan.

Note : merakit battery 18650 ada resiko bisa meledak batterynya maka pahami dengan baik, step-step yg kita jelaskan diatas

Good luck.
